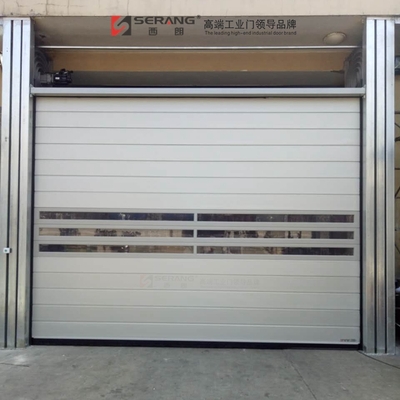

宁波涡轮硬质快速门
门帘材料: 聚氨酯发泡
产品详情


名称:宁波涡轮硬质快速门、硬质高速门生产厂家

品牌:SERANG(西朗)


SERANG (西朗)硬质快速门技术参数:

硬质快速门标准配置:

1.    停电应急开启装置;        2. 红外线安全保护系统;

2.    操作按钮合;            4. 接触带触发式安全底边;

 5. 伺服电机;             6. SERANG专业控制系统


硬质高速门技术性能说明:

名称

SERANG  G型涡轮硬质快速门

控制系统

SERANG(西朗)工业门采用专用伺服系统,内核为DSP处理芯片,系统通过接收伺服电机编码器信号来精确控制门体的开启高度:

1.   系统具有通过LED管显示故障代码功能。

2.         转向保护;当电机驱动线接错时控制器直接报错,门体停止动作。

3.         伺服系统的扭力环,位置环,速度环三环全闭。

4.         伺服系统自带制动功能,不用外部电磁刹车片就可以使电机停在指定位置,使门体在限位位置停止时,丝毫不差。

5.         断点后的记忆功能,停电手动操作后,接上电就可复位工作,无需再次高速。

6.         机电过载电流保护。

驱动电机

SERANG(西朗)工业门伺服电机系统由:稀土永磁同步电机;台湾品牌编码器;英国品牌刹车系统;大惯量行星减速机;手动释放机构;

1.        伺服电机恒扭力输出:使安全防护装置(如红处线等)的功能发挥到最佳,快速反弹。

2.        过载能力强,在一些高频次场合开关一天可以工作2000次以上;2000线的高分辨率编码器及电机快速响应的特性,有效地避免累积误差的问题;

3.        手动释放机构在故障或停电时可以松开,手动将门开启或关闭至理想的位置。

末端缓冲

基于伺服电机系统恒扭矩的特性,使门体运行起来更为平稳,并解决了门体在运行中的噪音问题,同时末端缓冲技术更有效保护减速机与刹车片,可按实际需要数字式调节不同速度,快-慢-停全程动态变化,减低各部件在运动停止中带来的冲击。

提升机构

该门的铝合金涡轮导向承重轨道,是SERANG公司专利技术,确保门帘在启闭过程中的高速运行,门帘与轨道转动摩擦使噪音有效控制,根据现场安装结构可公为:涡轮吸入式、椭圆吸入式、垂直提升式、90度标准拐弯提升式或更多的轨道方式,标准为涡轮吸入式,其它提升方式需要和我司销售人员提前预约。

开关速度

开启速度1.2 -2.33m/s,可调,关闭速度0.6m/s,可调

门体机构

门帘为分体装配结构:断桥隔热的铝合金门板、多层次密封胶条、消音承重铰链、聚氨酯导向轮等几个部分组成:

1. 铝合金保温门板标准厚度为43mm,表面经过阳极氧化加有机着色处理,抗风强度可达12级,内部填充聚氨酯工业保温材料,标准颜色西朗灰,可选颜色铝合金原色,珍珠白、中国红,米黄灰等5种。

2. 通过软连接胶条将门板间进行密封,软连部分折叠寿命达百万次以上。

3. 铰链承重方式设计使门帘接合处不受力,门板之间不接触,长时间后还可以保持平整性。

4.门体运行时是通过聚氨酯材质的导向轮在铝合金轨道内滑动,高速运行时。

安全系统

1.红外线安全保护电眼,门框两侧设有对射电眼,快速门下方有障碍物时,门体保持开启状态,当门体下降进有物体通过,门体会开启到开启位置,待下方无障碍物时再延时下降。可以利用处接红外线装置,来控制门的快速反弹。可通过参数的修改来简便的设定反弹速度。也可通过修改参数来决定红外装置的功有定义,例如碰红外线时,是单次起作用反弹还是长期使门不动弹等功能,都能通过修改参数来决定。

抗风能力

32m/s(12级)

透视窗

优质的聚氨酯板,双层结构的设计既保证门体内外的保温效果,又保持了良好的透明性及采光效果,其内外清晰可见,外观彰显档次。

密封性能

导轨密封,门板中间密封,门体顶部密封,门体底部密封,多重密封确保门体内外的气密以及隔离效果。气密性为8.68 m3/( ㎡*h)达国际3级,水密性小于等于700Pa,达国际标准6级;抗风性能为3.5kpa,达国际标准6级。

保温性能

对于已安装的关闭状态的门(4*3m)保温性能K≤1.5W/(㎡*k)

快速修复

万一门板被损坏,无需整张门门板拆缷的修复,采用悬挂式固定的保温铝合金门板条可以逐一拆缷,一人操作,简易省时。

手动功能

停电时,电控内部安装有储备电源可随时打开电机刹车,可借助平衡系统将门体托起,可有效的解决因停电故障而引起的门体不能开启的问题。

平衡系统

两侧门柱内部配平衡弹簧,和门板重量保持一定的平衡性,同时减轻电机运行时的负载,运行顺畅自如。

整体外观

采用宝钢镀锌板经激光切割、数控折弯而成的精准成型的涡轮系统、导轨系统、防护外罩,长久不生锈,外部美观、防尘、轻松清洁。

传动系统

一体式的传动系统,使得门体两侧均匀受力,整体运行通畅。

机构提升

采用自主研发的涡轮式铝合金导轨,符合快速变速使用的导轨系统,运行时门体快速吸入,有效的防止震动和噪音的产生。

控制箱

加厚型IP54控制箱,符合国家电气安全标准。

门板牵引

采用高品质耐磨高强度聚氨酯复合同步皮带呀链条结构,门体通过同步皮带或链条带动进入可以快速变速的涡轮机构。

电源要求

380V/  14A/50Hz

绝缘保护

IP54即使在恶劣环境下使用亦能防水防尘。

开关方式

标准一键按钮还急停开关;断电后手动开启方式。
